概 述
UTD扭力管式电动浮筒液位（界面）变送器当液位改变所引起的浮力的变化量导致扭力管上的负载随之增加或减少，这种改变是与液位改变量成比例的，扭力管受浮力作用而转动，带动差动变压器的转子产生同步角位移，同时产生一个与转子位移成比例的电压变量，该电压变量被转换和放大成一个标准电信号输出。
该产品可广泛应用于石油、化工、电力、冶金等行业的各种常压或承压容器。
特 点
●连续测量；
●4～20mA标准直流信号；
●可远距离传送并与DDZ-II型仪表配套使用；
●***、高精度、低漂移、抗干扰能力强。
技术参数
型 号 | UTD-01 | UTD-02 | |||

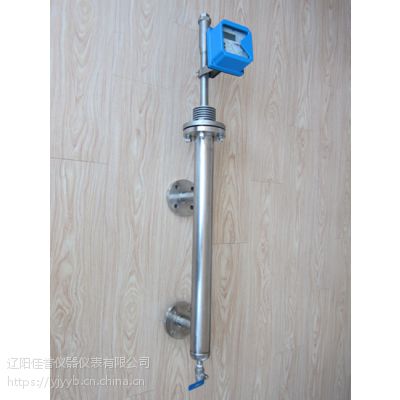

图 片 |
|
| |||
精度等级 | 0.5级、1级、1.5级 | ||||
供电电压 | DC24V | ||||
输出信号 | 二线制4～20mA；智能型4～20mA/HART | ||||
出线 口 | M20×1.5 | ||||
负载电阻 | ≤500Ω | ||||
环境温度 | -40～80℃ | ||||
相对湿度 | ≤85％ | ||||
工作压力 | ≤11MPa | ||||
介质温度 | ≤100℃、≤250℃（带散热片） | ||||
防爆等级 | ExdⅡCT6 | ||||
参数调整 | 智能型可现场用272手操器调整参数 | ||||
接液材质 | 测量室和法兰：碳钢、1Cr18Ni9Ti；浮筒：1Cr18Ni9Ti | ||||
法兰标准 | JB/82.1-94（平面法兰）；JB/82.2-94（凸面法兰）可按用户要求制造 | ||||
防护等级 | IP65 | ||||
关联设备 | 本安防爆场合需配安全栅 | ||||
测量范围及对被测介质密度要求 | 测量内容 | 液位 | 界面 | 密度 | |
测量范围 | 300～4000（mm） | 300～4000（mm） | 同界面 | ||
被测介质密度 | 密度≥0.4g/cm3 | 密度差≥0.18g/cm3 | 密度差≥0.18g/cm3 | ||
